Arealeditering: Beskær og klip hul

Denne guide forklarer hvordan du kan bruge funktionen "Beskær og klip hul" (frem til trin 6). Funktionen kan f.eks. bruges til at klippe hul i et beskyttet areal (§3). I denne guide er det eksemplificeret ved en sø, markeret med grønt nedenunder, som skal klippes ud af en eksisterende mose. Se trin 7 og frem, for videre gennemgang af, hvordan man efterfølgende opretter en sø i det udklippede område.

Du kan i Arealeditering beskære og klippe hul ved hjælp af både objekter fra et andet lag som findes i applikationen eller fra et lag som du selv har tilføjet som GIS-fil - "Hjælpegeometri". Se evt. denne artikel: Arealeditering: Kopier objekt / Benyt geometri

  Arealeditering er optimeret til Google Chrome, og derfor garanteres der kun fuld funktionsdygtighed i denne browser.

Trin for trin-guide:

1.
Åbn Arealeditering i Google Chrome ved at klikke på nedenstående link:
Arealeditering

Log ind ved at vælge din organisation i drop-down menuen, eller vælg "Anden organisation", og tryk herefter på "Fortsæt". Hvis du vælger "Anden organisation", så logger du herefter ind med brugernavn og adgangskode.

2.

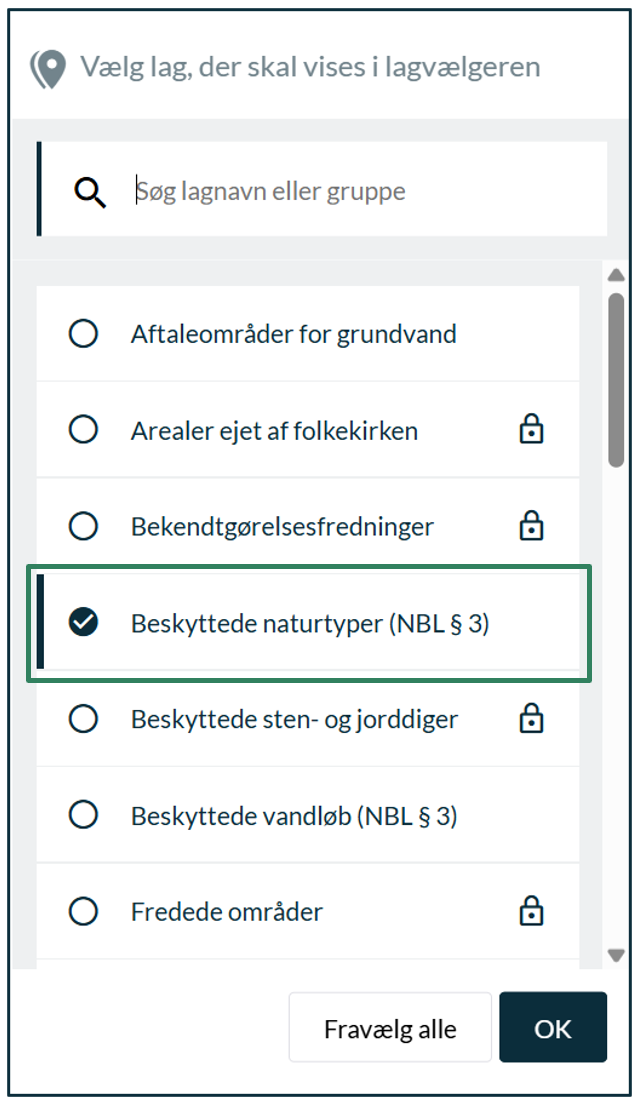

Når du kommer ind på Arealeditering, skal du vælge eller tilføje det lag, der skal redigeres, til kortet. Og du skal zoome ind til området hvor du ønsker at redigere.

3.

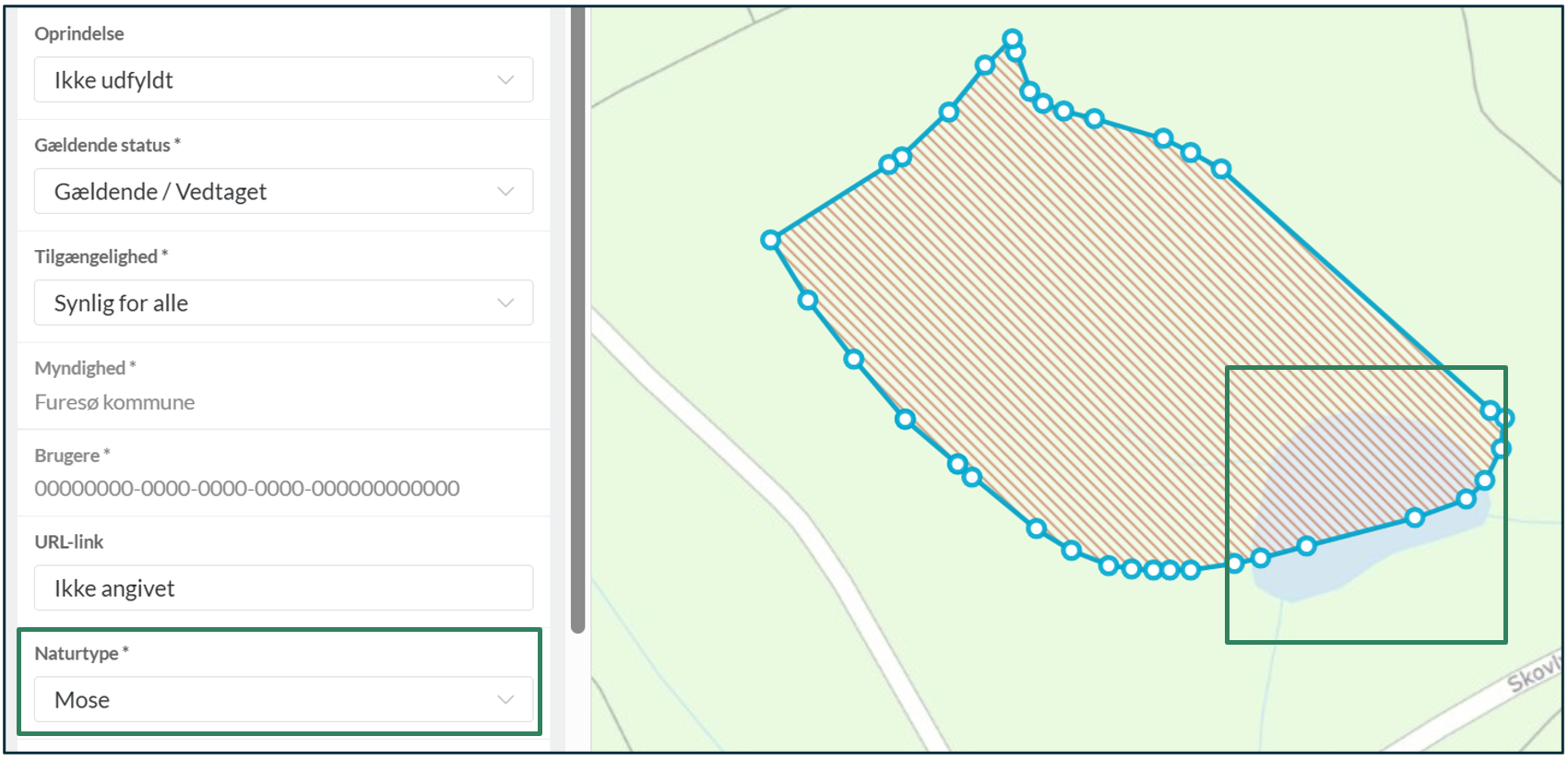

Objektet som ønskes beskåret vælges og der klikkes på

4.

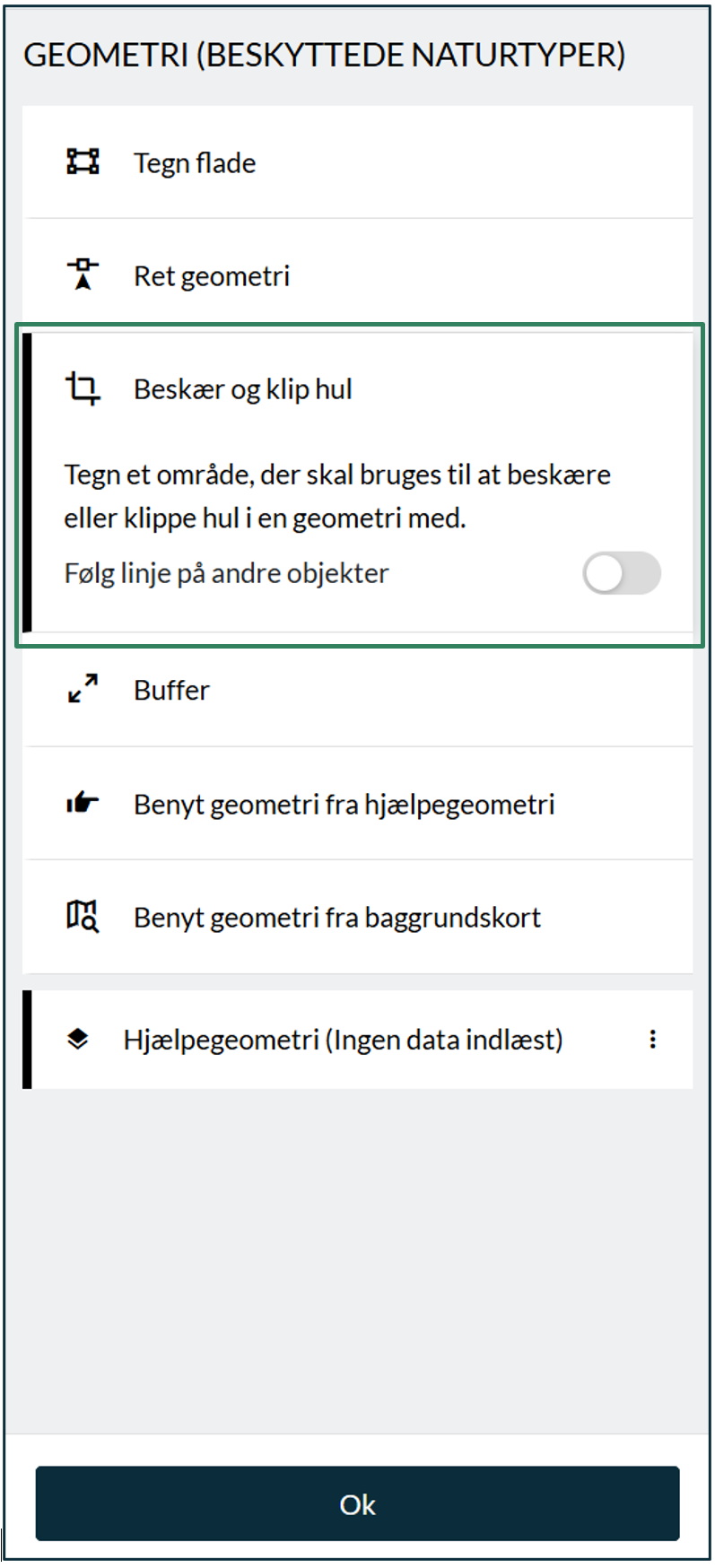

Udvælg "Beskær og klip hul"

5.

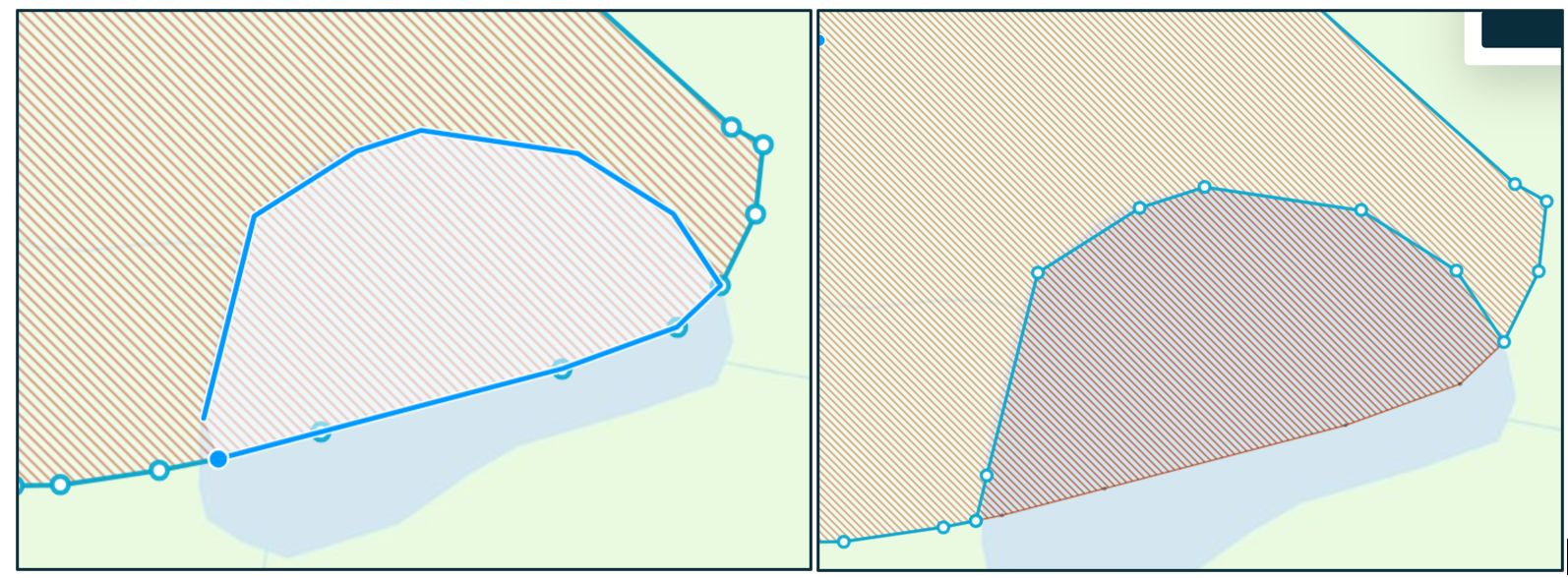

Klik på kortet for at udvælge knækpunkter i det areal som skal klippes ud og dobbeltklik for det sidste knækpunkt for at forbinde dem.

6.

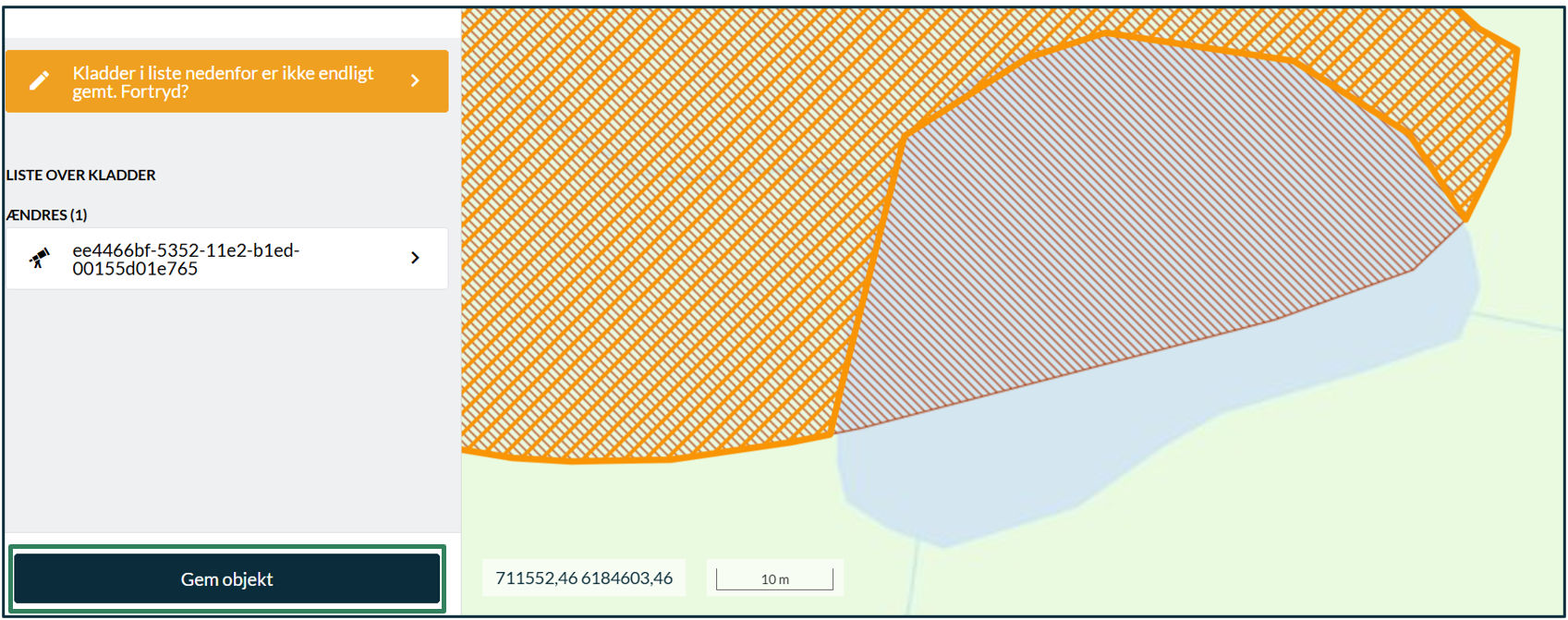

Klik på "Ok" og derefter "Gem ændringer"

Der er nu klippet hul i objektet og der kan evt. oprettes et nyt objekt heri - se de næste punkter for gennemgang af oprettelse af sø-polygon.

Du kan også benytte funktionen til blot at beskære en del af objektet og det kræver dermed ikke at knækpunkter forbindes.

7.

Klik på   og udvælg det lag som det nyoprettede polygon skal være i

8.

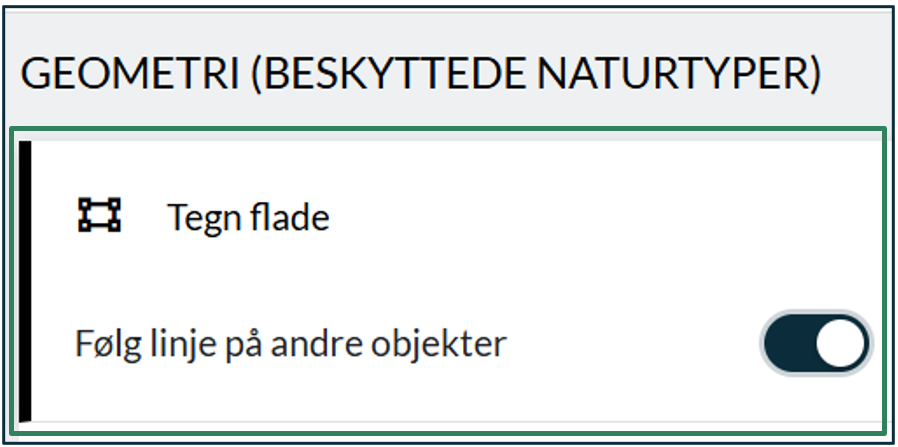

Klik på "Geometri" og udvælg "Tegn Flade" hvor du slår "Følg linje på andre objekter" til

9.

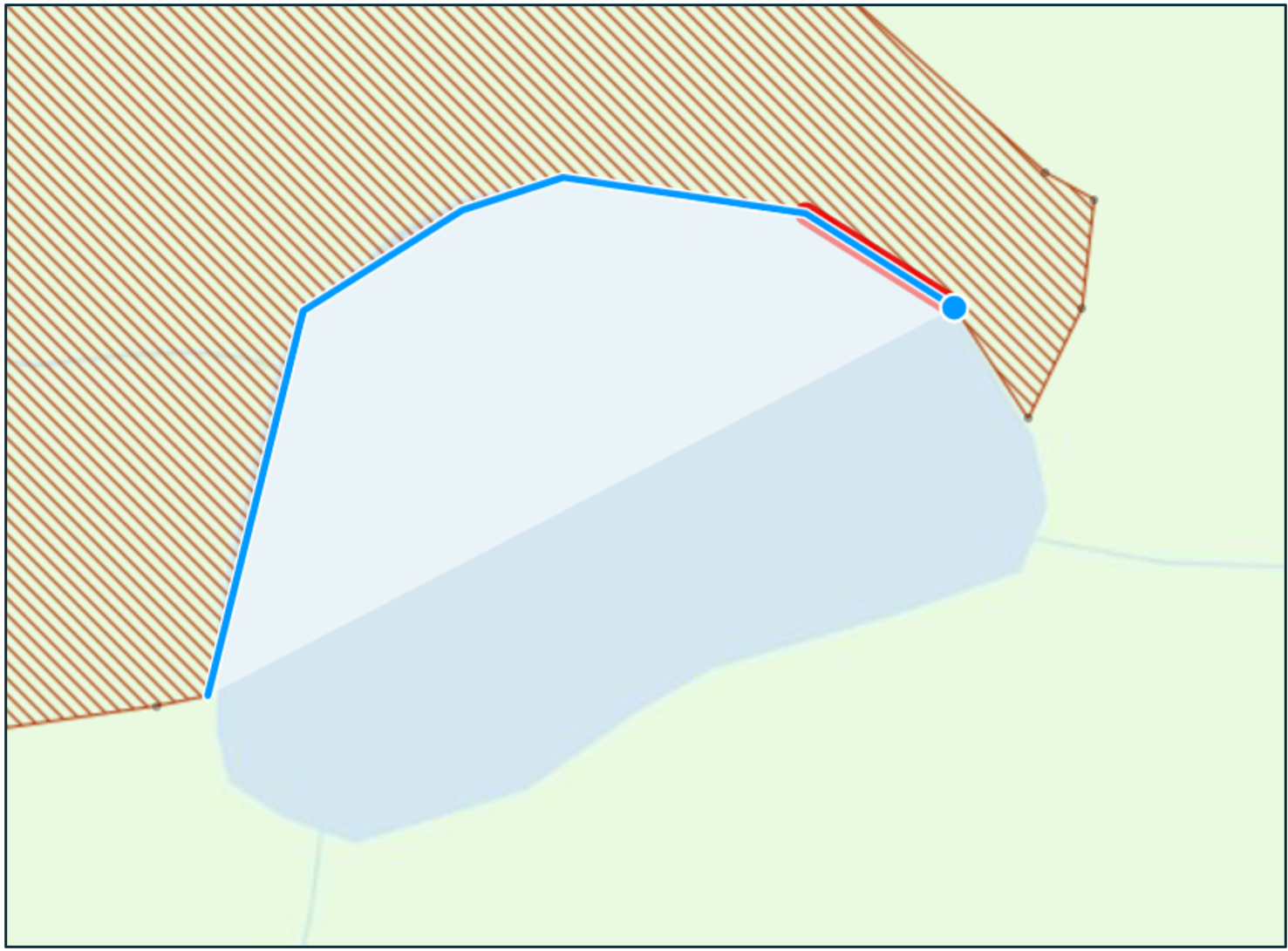

Klik på et knækpunkt og følge derefter knækpunkterne for at få værktøjet til at finde de næste knækpunkter selv

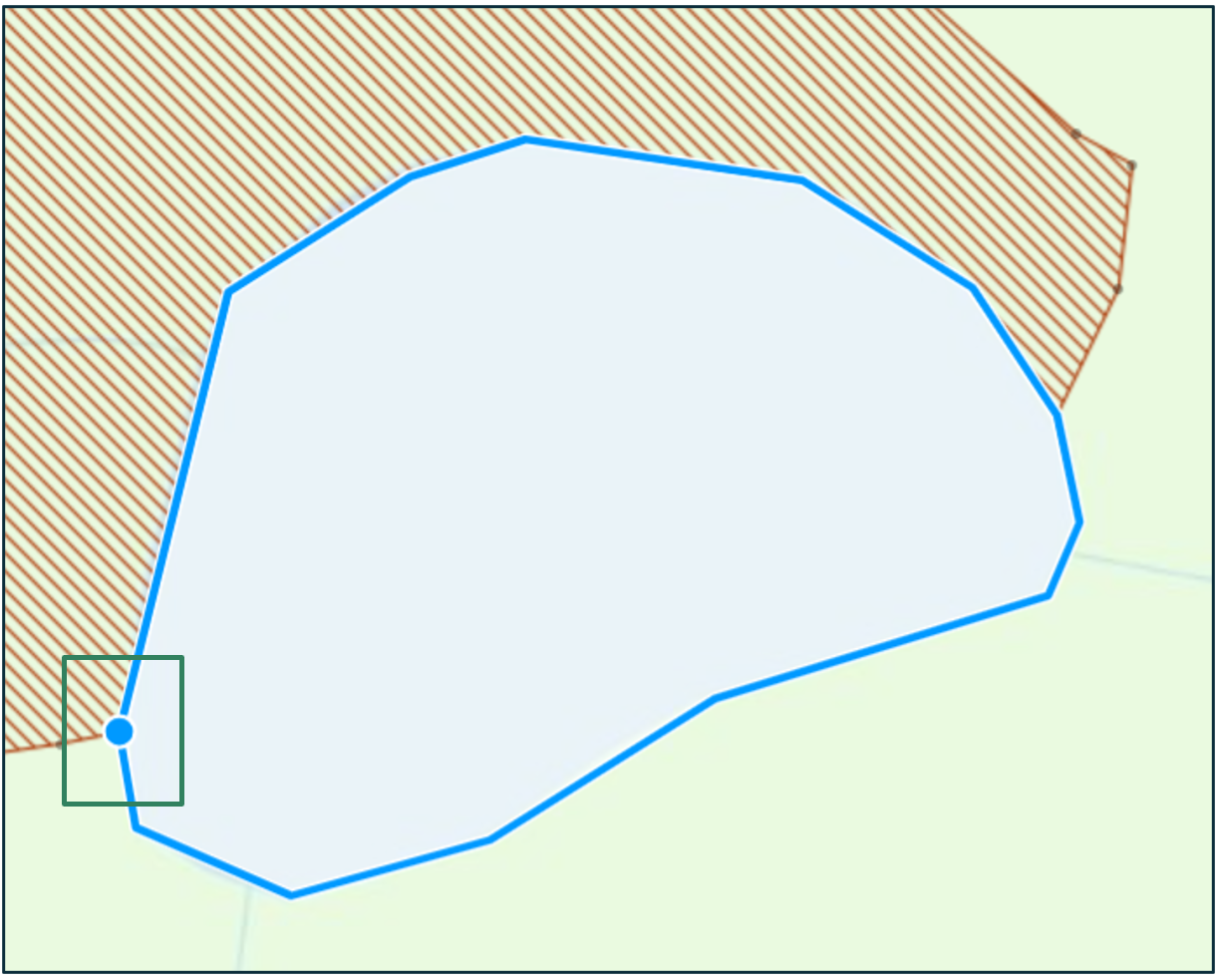

Afslut med et enkelt klik på det første knækpunkt som du angav.

10.

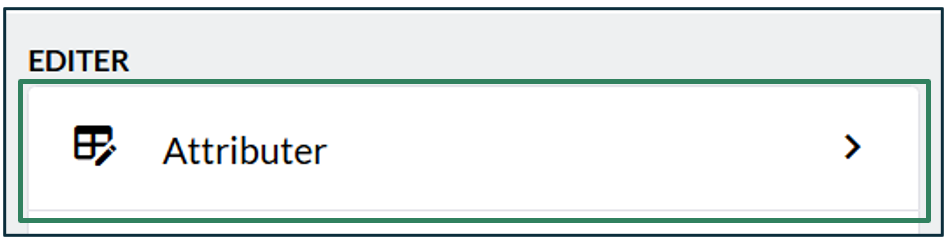

Klik på "Ok" og derefter på "Attributter" under "Editer"

Udfyld attributter, klik på "Ok" og derefter på "Gem ændringer"

Det nye objekt er nu gemt med det udskårne areal og de ønskede attributter.
